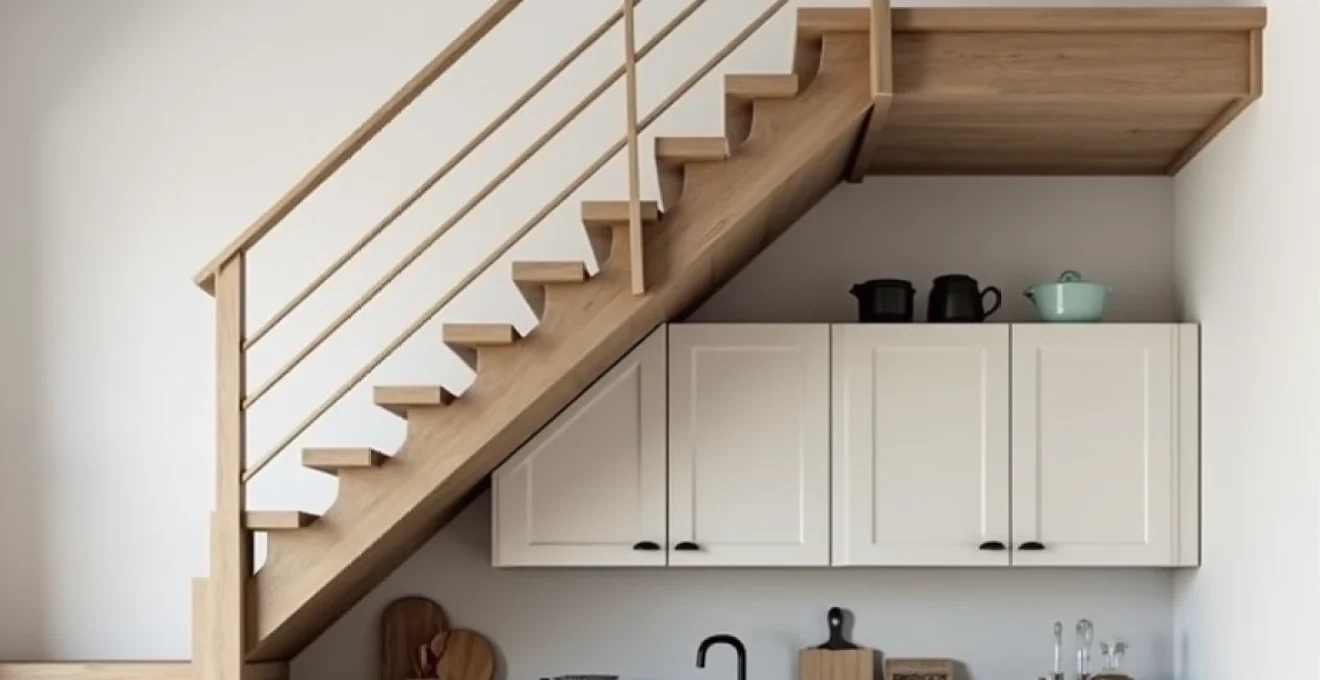

L’aménagement d’une cuisine sous un escalier quart tournant représente l’un des défis les plus stimulants en matière d’optimisation d’espace résidentiel. Cette configuration architecturale particulière, caractérisée par un changement de direction à 90 degrés, crée des contraintes uniques mais offre également des opportunités exceptionnelles pour concevoir un espace culinaire fonctionnel et esthétique. Dans un contexte où les mètres carrés se font de plus en plus précieux, transformer cette zone souvent négligée devient une solution ingénieuse pour maximiser l’utilisation de votre habitat. L’expertise technique et la créativité architecturale permettent aujourd’hui de surmonter les obstacles liés aux hauteurs variables, aux angles complexes et aux contraintes structurelles inhérentes à ce type d’aménagement.
Analyse architecturale des contraintes d’un escalier quart tournant pour l’aménagement culinaire
Calcul des dimensions exploitables sous volée d’escalier en L
La géométrie particulière d’un escalier quart tournant génère des espaces aux dimensions variables qui nécessitent une analyse précise pour optimiser l’aménagement culinaire. La zone exploitable se compose généralement de deux sections distinctes : la partie droite initiale et la section perpendiculaire après rotation. Les dimensions moyennes disponibles varient entre 1,5 et 3 mètres de longueur selon l’ampleur de la volée, avec une largeur oscillant entre 80 centimètres et 1,2 mètre dans la partie la plus étroite.
L’angle de rotation crée une zone triangulaire particulièrement intéressante pour l’implantation d’équipements spécifiques. Cette configuration permet d’exploiter une superficie totale comprise entre 2,5 et 4,5 mètres carrés, dimensions suffisantes pour concevoir une cuisine compacte fonctionnelle . Les contraintes dimensionnelles imposent cependant une réflexion approfondie sur l’organisation spatiale et le choix des équipements.
Identification des zones de hauteur libre selon l’angle de rotation 90°
La hauteur disponible sous un escalier quart tournant varie de manière progressive, créant différentes zones d’utilisation. La partie la plus haute, généralement située au début de la volée, offre une hauteur libre de 2,10 à 2,30 mètres, permettant l’installation de meubles hauts standards. Cette zone constitue l’emplacement idéal pour les éléments nécessitant un accès fréquent et une manipulation aisée.
La zone intermédiaire, correspondant au palier de rotation, présente une hauteur réduite de 1,80 à 2 mètres, parfaitement adaptée à l’implantation du plan de travail principal et des équipements de cuisson. La partie terminale, sous la montée de la seconde volée, offre une hauteur minimale de 1,20 à 1,50 mètre, idéale pour intégrer des rangements bas et l’électroménager encastrable .
Évaluation de la portance structurelle pour l’installation d’équipements lourds
L’analyse structurelle constitue une étape fondamentale avant l’installation d’équipements lourds sous un escalier quart tournant. La portance du plancher doit supporter non seulement le poids statique des équipements mais également les charges dynamiques liées à l’utilisation quotidienne. Un four encastrable pèse environ 35 à 45 kilogrammes, un réfrigérateur intégrable entre 50 et 80 kilogrammes, charges qui s’ajoutent aux éléments de menuiserie et au carrelage.
La structure de l’escalier elle-même peut nécessiter des renforts, particulièrement au niveau de l’angle de rotation où les contraintes mécaniques sont maximales. L’intervention d’un bureau d’études techniques devient indispensable pour valider la faisabilité structurelle et dimensionner les éventuels renforts nécessaires. Cette expertise garantit la sécurité de l’installation et prévient les désordres structurels futurs.
Gestion des canalisations existantes et des réseaux techniques intégrés
L’espace sous escalier accueille fréquemment des réseaux techniques existants qu’il convient d’identifier précisément avant tout aménagement. Les canalisations d’évacuation, souvent intégrées dans l’épaisseur de la dalle ou le long des murs porteurs, conditionnent l’implantation de l’évier et du lave-vaisselle. La proximité des réseaux d’alimentation en eau facilite considérablement les raccordements et limite les coûts d’installation.
L’alimentation électrique nécessite une attention particulière, notamment pour respecter les distances de sécurité imposées par la norme NF C 15-100. La création d’un tableau de répartition spécifique ou l’extension du tableau principal permet de sécuriser l’installation électrique dédiée à la cuisine. Les contraintes d’accessibilité aux réseaux pour la maintenance future doivent également être anticipées dans la conception globale du projet.
Conception ergonomique du triangle d’activité dans un espace sous-escalier
Optimisation du parcours cuisson-préparation-stockage en surface réduite
Le concept traditionnel du triangle d’activité doit être repensé pour s’adapter aux contraintes géométriques d’un espace sous escalier quart tournant. L’objectif consiste à minimiser les déplacements entre les trois pôles fonctionnels tout en respectant les contraintes de hauteur et d’accessibilité. La distance optimale entre chaque pôle doit être comprise entre 1,2 et 2,70 mètres pour garantir une utilisation confortable.
Dans cette configuration particulière, la zone de stockage s’implante naturellement dans la partie haute, la zone de préparation au niveau intermédiaire et la zone de cuisson dans la partie où la hauteur permet une manipulation aisée des ustensiles. Cette organisation séquentielle respecte la logique d’utilisation tout en exploitant au mieux les contraintes architecturales spécifiques . L’ergonomie globale bénéficie de cette répartition fonctionnelle adaptée.
Adaptation des plans de travail aux contraintes de hauteur variable
L’adaptation des plans de travail aux hauteurs variables constitue un défi technique majeur dans l’aménagement d’une cuisine sous escalier quart tournant. La solution optimale consiste à créer des niveaux de travail différenciés selon les zones d’utilisation. Le plan principal, positionné à hauteur standard de 85-90 centimètres, s’implante dans la zone de hauteur maximale pour les tâches de préparation intensive.
Les zones de hauteur réduite accueillent des plans de travail abaissés, transformés en surfaces d’appoint ou en zones de service. Cette approche modulaire permet de conserver une continuité visuelle tout en optimisant l’utilisation de chaque centimètre carré disponible. Les raccords entre les différents niveaux nécessitent une attention particulière pour garantir l’étanchéité et faciliter l’entretien quotidien.
| Zone | Hauteur libre | Hauteur plan de travail | Usage recommandé |
|---|---|---|---|
| Début de volée | 2,10-2,30 m | 85-90 cm | Préparation principale |
| Angle rotation | 1,80-2,00 m | 75-80 cm | Zone de service |
| Partie basse | 1,20-1,50 m | 65-70 cm | Rangement/électroménager |
Positionnement stratégique de l’évier selon les évacuations disponibles
L’implantation de l’évier dépend directement de la localisation des évacuations existantes et des contraintes de pente nécessaires à l’écoulement gravitaire. Dans un escalier quart tournant, l’angle de rotation offre souvent un accès privilégié aux réseaux d’évacuation, facilitant le raccordement sans travaux lourds de percement ou de démolition. Cette position angulaire optimise également l’accessibilité depuis les deux axes de circulation.
La hauteur d’implantation de l’évier doit tenir compte de la pente d’évacuation minimale de 2% et de l’encombrement du siphon. Un évier positionné trop bas nécessiterait un relevage mécanique, solution coûteuse et techniquement complexe. L’expertise d’un plombier professionnel garantit la faisabilité technique et la conformité aux normes d’évacuation en vigueur.
Intégration de solutions de rangement vertical modulables
L’exploitation optimale de l’espace vertical constitue une priorité absolue dans l’aménagement d’une cuisine sous escalier quart tournant. Les solutions de rangement doivent s’adapter aux hauteurs variables tout en conservant une accessibilité satisfaisante. Les systèmes modulaires permettent de créer des configurations sur mesure, ajustables selon les besoins et l’évolution des usages.
Les colonnes extractibles tirent parti des zones de grande hauteur pour maximiser la capacité de stockage tout en facilitant l’accès aux produits stockés. Les étagères réglables s’adaptent aux variations de hauteur et permettent d’optimiser chaque centimètre cube disponible. Cette approche modulaire évolutive garantit une utilisation pérenne de l’espace aménagé.
Sélection d’électroménager compact et encastrable pour espaces atypiques
Four multifonction miele DG 2840 et alternatives sous-plan 45 cm
Le choix de l’électroménager pour une cuisine sous escalier quart tournant nécessite une sélection rigoureuse d’équipements compacts sans compromis sur les performances. Le four multifonction Miele DG 2840, avec ses dimensions réduites de 45 centimètres de hauteur, offre les fonctionnalités d’un four traditionnel dans un encombrement minimal. Sa technologie de convection optimisée garantit une cuisson homogène malgré le volume réduit de 43 litres.
Les alternatives incluent le Siemens CM585AGS0, combiné four-micro-ondes de 45 centimètres, ou le Bosch CMG633BS1, qui intègre également une fonction vapeur. Ces appareils se caractérisent par leur adaptabilité aux contraintes d’encastrement particulières et leur facilité d’intégration dans des meubles sur mesure. Leur consommation énergétique optimisée convient parfaitement aux espaces réduits où chaque détail compte.
Réfrigérateur colonne liebherr IRBd 4050 et modèles intégrables hauteur variable
L’intégration d’un réfrigérateur dans un espace sous escalier quart tournant impose le choix d’un modèle colonne totalement encastrable. Le Liebherr IRBd 4050, avec sa hauteur de 139 centimètres et sa largeur de 56 centimètres, s’adapte parfaitement aux contraintes d’intégration tout en offrant une capacité de 196 litres. Sa technologie BioFresh maintient la fraîcheur des aliments plus longtemps, compensant l’espace de stockage réduit par une meilleure conservation.
Pour les espaces plus contraints, le Miele K 7103 D, d’une hauteur de 88 centimètres, constitue une alternative intéressante avec ses 108 litres de capacité utile. Ces modèles intégrables disparaissent visuellement derrière les façades de cuisine, préservant l’harmonie esthétique de l’ensemble. Leur conception spécialement étudiée pour l’encastrement facilite l’installation et la maintenance dans des espaces atypiques.
Plaques de cuisson domino siemens ET475FYB1E pour surfaces réduites
Les plaques de cuisson domino représentent la solution idéale pour les cuisines sous escalier où chaque centimètre compte. Le modèle Siemens ET475FYB1E, avec sa largeur de seulement 30 centimètres, intègre deux foyers à induction haute performance dans un encombrement minimal. Sa puissance maximale de 3,7 kW par foyer garantit des performances de cuisson équivalentes aux modèles standard.
Cette configuration modulaire permet de combiner différents types de cuisson selon les besoins : induction, gaz, ou plaque teppanyaki. La flexibilité d’agencement s’adapte parfaitement aux contraintes géométriques de l’espace sous escalier. Les commandes tactiles intégrées optimisent l’ergonomie d’utilisation dans un espace où l’accessibilité peut être contrainte par la hauteur disponible.
Lave-vaisselle compact bosch serie 6 SPV6ZMX23E installation frontale
L’intégration d’un lave-vaisselle dans une cuisine sous escalier quart tournant nécessite un modèle compact spécialement conçu pour les espaces restreints. Le Bosch Serie 6 SPV6ZMX23E, avec sa largeur de 45 centimètres et sa capacité de 10 couverts, offre un compromis optimal entre encombrement et fonctionnalité. Sa technologie EcoSilence Drive garantit un fonctionnement silencieux, caractéristique appréciable dans un espace ouvert sur les zones de vie.
L’installation frontale facilite l’intégration dans les meubles bas tout en conservant un accès aisé pour le chargement et le déchargement. Les programmes automatiques s’adaptent au type de vaisselle et au niveau de salissure, optimisant la consommation d’eau et d’énergie. Cette technologie intelligente compense les contraintes d’espace par une efficacité renforcée des cycles de lavage.
Solutions techniques d’éclairage et ventilation sous escalier tournant
L’éclairage d’une cuisine sous escalier quart tournant nécessite une approche technique spécifique pour compenser la réduction naturelle de luminosité due à la configuration architecturale. La combinaison d’éclairages général, fonctionnel et d’ambiance permet de créer un espace de travail confortable et sécurisé. L’éclairage général, assuré par
des spots LED encastrés de 3000K, crée une ambiance chaleureuse tout en fournissant un niveau d’éclairement de 300 lux minimum requis pour les activités culinaires. La disposition en quinconce des spots compense l’irrégularité de la surface au plafond créée par la sous-face de l’escalier.
L’éclairage fonctionnel se concentre sur les zones de travail avec des réglettes LED sous meubles hauts, offrant un éclairage direct de 500 lux sur le plan de travail. Cette solution technique élimine les zones d’ombre et améliore la sécurité lors de la manipulation d’ustensiles tranchants. Les bandeaux LED flexibles s’adaptent parfaitement aux angles et aux contraintes géométriques de l’espace sous escalier quart tournant.
La ventilation représente un défi technique majeur en raison de l’absence fréquente d’ouvertures extérieures directes. L’installation d’une hotte aspirante à évacuation nécessite un conduit traversant la structure de l’escalier, solution complexe mais indispensable pour garantir l’évacuation efficace des vapeurs de cuisson. Le débit minimal requis de 350 m³/h doit être adapté au volume réduit de l’espace pour éviter les nuisances sonores.
Quelle alternative technique s’offre lorsque l’évacuation directe s’avère impossible ? La hotte à recyclage équipée de filtres à charbon actif constitue une solution de substitution, bien que moins efficace. Le renouvellement de l’air ambiant s’effectue alors par ventilation mécanique contrôlée, avec un extracteur d’air positionné stratégiquement pour créer une circulation d’air optimale dans cet espace confiné.
Revêtements et finitions adaptés aux contraintes spatiales triangulaires
Le choix des revêtements muraux et sols pour une cuisine sous escalier quart tournant doit concilier esthétique, praticité et adaptation aux contraintes géométriques particulières. Les surfaces angulaires et les hauteurs variables imposent une sélection rigoureuse de matériaux facilitant la pose et l’entretien. Le carrelage grand format, comme les dalles 60×60 cm en grès cérame, minimise le nombre de joints et simplifie la maintenance tout en créant une impression d’espace agrandi.
Les angles de rotation nécessitent des découpes précises et l’utilisation de baguettes d’angle spécifiques pour garantir l’étanchéité et la finition esthétique. La pose en diagonal peut masquer les irrégularités architecturales et créer un effet visuel dynamique adapté à la géométrie complexe de l’espace. Cette approche technique spécialisée requiert l’intervention d’un carreleur expérimenté dans les poses atypiques.
Pour les revêtements muraux, la peinture glycérophtalique ou les résines époxy offrent une résistance optimale à l’humidité et aux projections graisseuses. L’application de ces revêtements sur les surfaces inclinées sous l’escalier nécessite des techniques de projection spécifiques pour garantir une épaisseur homogène et une adhérence durable. Les teintes claires amplifient la luminosité naturellement réduite de l’espace.
Comment optimiser visuellement un espace aux proportions atypiques ? L’utilisation de matériaux réfléchissants, comme les crédences en verre laqué ou en inox brossé, démultiplie la lumière disponible et crée une sensation d’ouverture. Cette stratégie de design intelligent transforme les contraintes architecturales en atouts décoratifs, valorisant l’originalité de l’aménagement.
| Type de revêtement | Avantages techniques | Contraintes de pose | Coût au m² |
|---|---|---|---|
| Carrelage grès cérame 60×60 | Résistant, facile d’entretien | Découpes angulaires complexes | 45-80 € |
| Résine époxy | Étanche, sans joint | Préparation surface exigeante | 60-120 € |
| Béton ciré | Design moderne, continu | Application technique délicate | 80-150 € |
Réglementation PMR et normes de sécurité pour cuisines sous-escalier
L’aménagement d’une cuisine sous escalier quart tournant doit respecter les prescriptions de sécurité incendie et d’accessibilité, particulièrement contraignantes dans cette configuration architecturale. La réglementation PMR (Personnes à Mobilité Réduite) impose des hauteurs de plans de travail comprises entre 80 et 85 centimètres, avec un espace libre de 70 centimètres minimum sous l’équipement pour permettre l’approche en fauteuil roulant.
Les contraintes de hauteur sous escalier peuvent compromettre le respect de ces normes, nécessitant des adaptations techniques spécifiques. L’installation de plans de travail réglables électriquement constitue une solution technique permettant de concilier les contraintes architecturales et l’accessibilité universelle. Cette technologie, bien que coûteuse, garantit la conformité réglementaire et l’adaptabilité de l’espace aux différents utilisateurs.
La sécurité incendie impose des contraintes particulières concernant l’évacuation des fumées et l’accessibilité des organes de coupure. L’installation électrique doit respecter la norme NF C 15-100 avec des dispositifs différentiels 30 mA et une liaison équipotentielle renforcée dans les zones humides. La proximité de la structure bois de l’escalier nécessite des protections ignifuges spécifiques pour les équipements de cuisson.
Quels sont les points de vigilance spécifiques à cette configuration ? L’éclairage de sécurité doit compenser la luminosité réduite naturelle de l’espace, avec des niveaux d’éclairement conformes aux recommandations AFNOR pour les cuisines domestiques. Les distances de sécurité entre équipements de cuisson et matériaux combustibles doivent être majorées de 20% en raison de la ventilation naturelle réduite de l’espace confiné.
La conformité aux normes RT 2012 et RE 2020 pour les performances énergétiques nécessite une isolation renforcée des parois en contact avec l’extérieur et une étanchéité à l’air optimisée. L’intégration de systèmes de ventilation double flux adaptés aux faibles volumes garantit le renouvellement d’air nécessaire tout en préservant les performances thermiques globales du bâtiment. Cette approche réglementaire intégrée assure la pérennité et la sécurité de l’installation.
